पाइपलाइन निर्माण के दौरान आमतौर पर इस्तेमाल की जाने वाली कोहनी कनेक्शन विधि

दैनिक पाइपलाइन निर्माण में, सबसे आम पाइप और कोहनी कनेक्शन 90 डिग्री और 45 डिग्री (1.5 डी) हैं। हालांकि, सामान्य परिस्थितियों में, जब आप केवल पाइप लाइन को छूते हैं, तो आप अक्सर नहीं जानते कि आकार की गणना कैसे करें, जिससे पाइप कनेक्ट होने पर अत्यधिक अंतराल या गलत कोण हो जाते हैं। स्थिति की प्रतीक्षा करें। नीचे मैं आमतौर पर इस्तेमाल की जाने वाली कोहनी की गणना पद्धति का परिचय दूंगा:

1-1

जैसा कि ऊपर चित्र में दिखाया गया है:

90 डिग्री कोहनी की गणना विधि है: इंच × 38.1, नाममात्र व्यास × 1.524

यदि हमारा पाइप 4 इंच का है, तो हमारी गणना विधि है:

(1) 4×38.1=152.4

4-इंच पाइप के अनुरूप नाममात्र व्यास DN100 है, तो विधि है:

(2) 100×1.524=152.4

निर्माण के दौरान सामने आई वास्तविक स्थिति पर आधारित एक उदाहरण निम्नलिखित है:

1-2

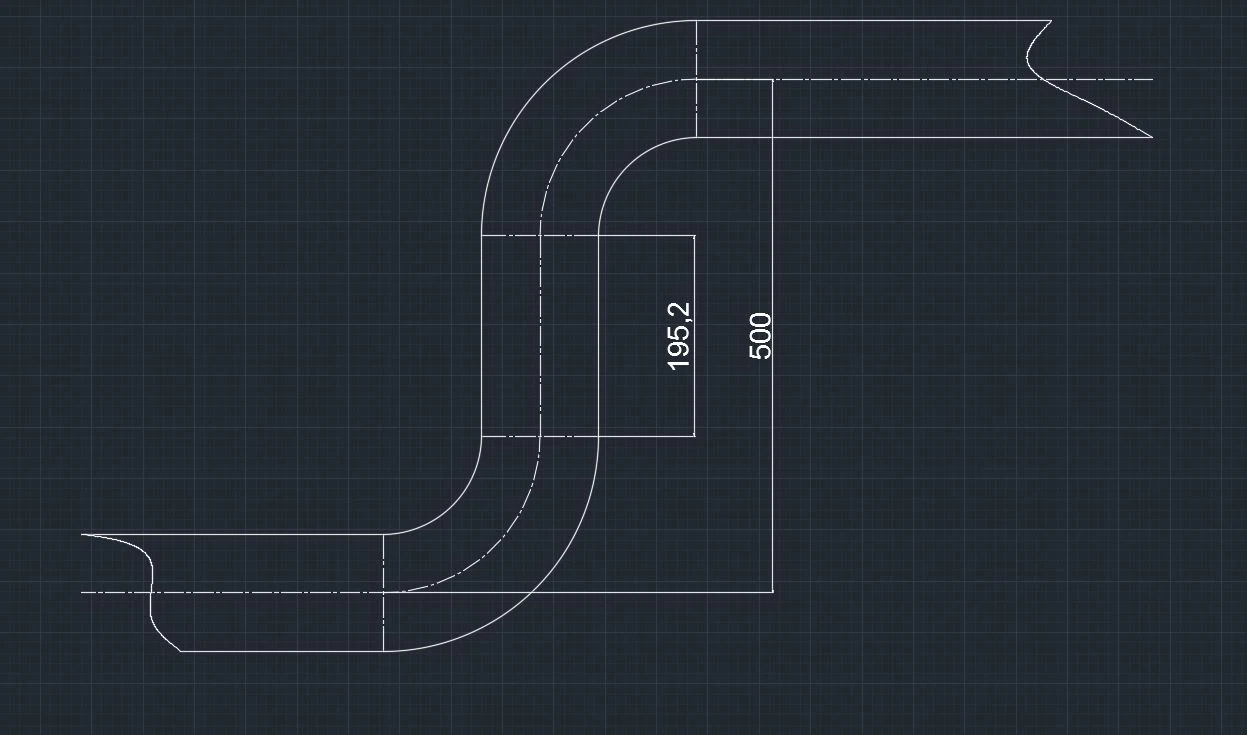

जैसा कि अंजीर में दिखाया गया है:

निर्माण के दौरान, हम जानते हैं कि दो केंद्रों की ऊंचाई 500 है, और पाइप का व्यास DN100 है। फिर हम इंटरमीडिएट शॉर्ट की लंबाई की गणना कर सकते हैं।

गणना विधि है: 100×1.524=152.4

500-152.4×2=195.2

1-3

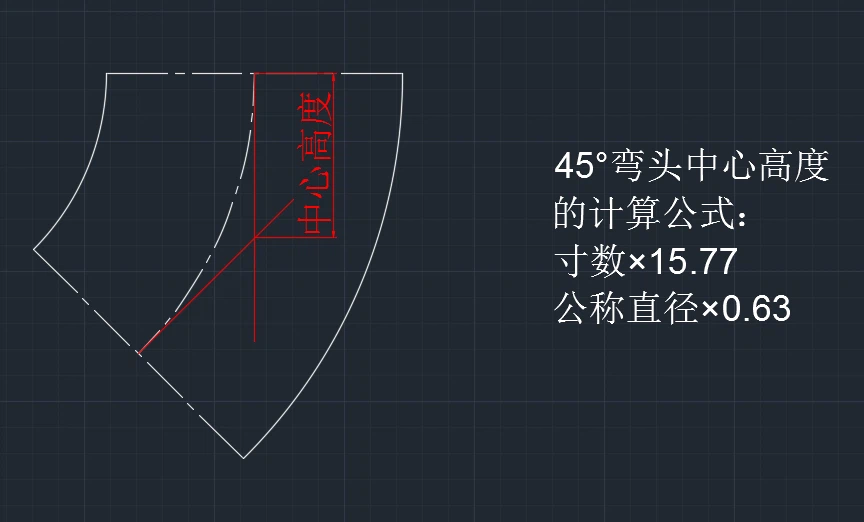

जैसा कि अंजीर में दिखाया गया है:

45 डिग्री कोहनी की गणना विधि है: इंच × 15.77, नाममात्र व्यास × 0.63

यदि हमारा पाइप 4 इंच का है, तो हमारी गणना विधि है:

(1) 15.77×4=63.08

4-इंच पाइप के अनुरूप नाममात्र व्यास DN100 है, तो विधि है:

(2) 100×0.63=63

1-4

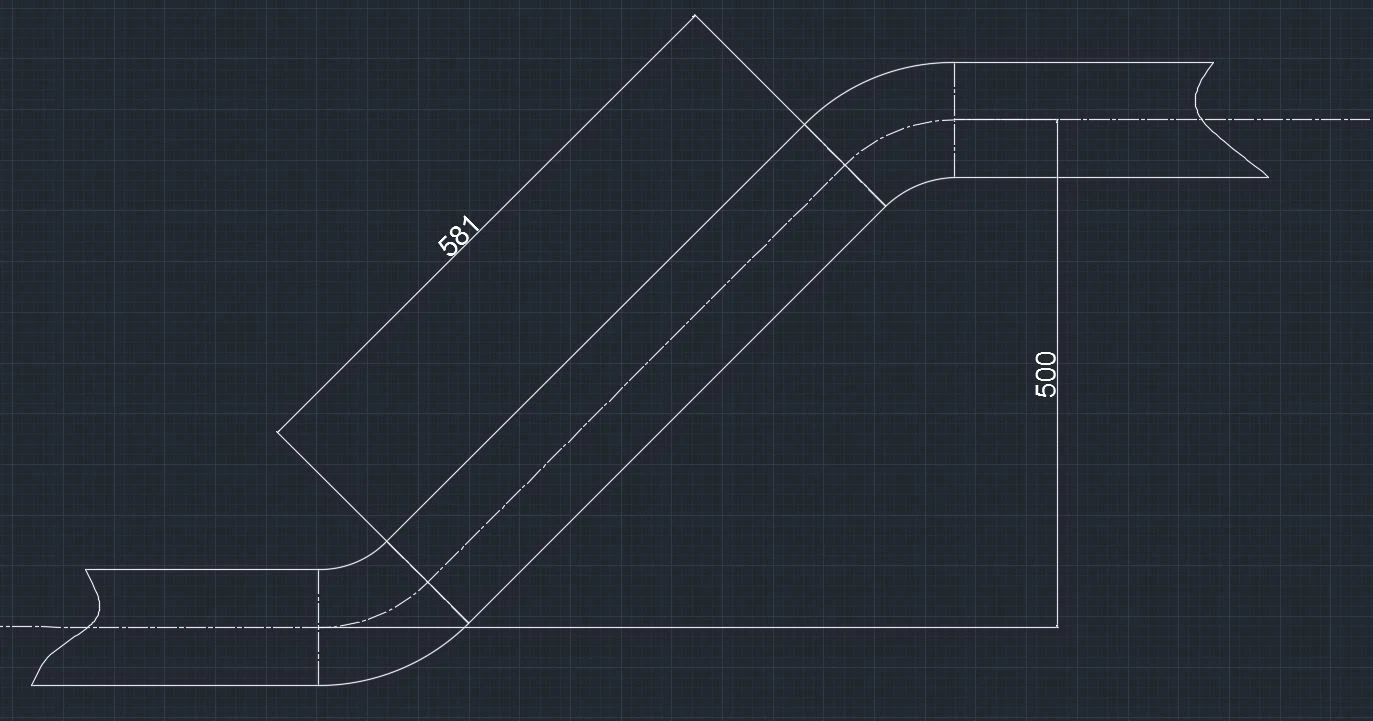

जैसा कि अंजीर में दिखाया गया है:

निर्माण में, हम जानते हैं कि दो केंद्रों की ऊंचाई 500 है और पाइप 4 इंच है, इसलिए हम छोटे जोड़ की लंबाई की गणना कर सकते हैं। गणना विधि है: 15.77×4=63.08

500×1.414-2×63.08=580.84

उपरोक्त विधियों को मिलाकर, हम पाइपलाइन उत्पादन समय को बहुत कम कर सकते हैं और दैनिक पाइपलाइन निर्माण में सटीकता में सुधार कर सकते हैं। आप पाइपलाइन निर्माण आरेखण के आधार पर पाइपलाइन स्टेकआउट भी कर सकते हैं।
